如今，随着电子设备种类的日益丰富，人们对充电器的需求也越来越多样化。将传统的3串充电器改造成万能充电器，不仅能为多种设备提供充电服务，还能节省空间与成本。本文将详细介绍3串充电器改造为万能充电器的接线方法，助您轻松完成改造。

了解3串充电器与万能充电器

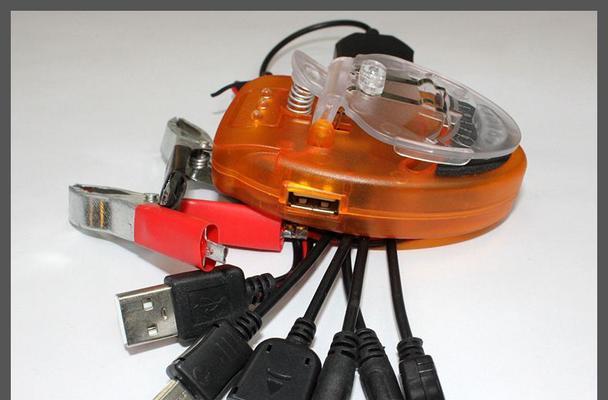

在开始改造之前，了解3串充电器与万能充电器的基本概念是十分必要的。3串充电器指的是可以同时为三个相同规格电池充电的装置。而万能充电器通常指的是一种可以适应不同规格电池的通用充电器。想要将3串充电器改造成万能充电器，我们需要对其电路进行重新设计，使其能够适应不同电压和电流的需求。

准备必要的工具和材料

为了顺利完成改造，我们需要准备以下工具和材料：

3串充电器设备

万用表

焊接工具和焊锡

多种规格的接插件和接线

电压调节器（例如LM317可调稳压器）

电流检测元件（例如电流检测电阻）

保险丝和保险丝座

塑料绝缘套管

热缩管和胶带

改造步骤详述

步骤一：检测原3串充电器规格

首先使用万用表检测原3串充电器的电压和电流输出规格。记录下这些数据，并确保改造过程中不会超过这些参数，以保护电池和充电器本身。

步骤二：拆解充电器

关闭电源后，小心地拆开3串充电器外壳。根据需要，拆除不再需要的部分电路板和组件。

步骤三：增加电压调节器

在电路板上增加电压调节器，如LM317，用以调节输出电压，以适应不同规格的电池。根据LM317的规格书，正确连接输入、输出和调节端子，并焊接固定。

步骤四：添加电流检测

为了确保充电电流的稳定性，加入电流检测元件。将电流检测电阻串联在充电回路中，连接到充电器的微控制器上，以便实时监测充电电流。

步骤五：接线与测试

根据新的电路设计，重新布局接线，确保每根线都连接正确。连接电池，然后开启电源进行测试。使用万用表监测输出电压和电流是否符合预设的参数。

步骤六：安全防护

在电路板周围添加绝缘套管和热缩管，增加电路的安全性。同时安装保险丝和保险丝座，以防电流过大时烧坏电路。

步骤七：封装与完善

完成接线和测试后，将电路板和所有组件重新封装到充电器外壳中。确保接口和按钮等操作部件易于访问。

注意事项与故障排除

在接线之前，务必断开电源，防止触电。

严格按电路图接线，错误的连接可能会导致充电器损坏或安全事故。

改造过程中，注意焊接点的整洁和牢固，避免虚焊。

在每次接线和测试后，都要仔细检查是否有短路或接线错误。

如果在测试过程中发现电压或电流不稳定，应立即断电检查电路是否有缺陷。

结语

经过上述步骤，您应该已经能够将一个3串充电器改造成为一个万能充电器，满足多种电子设备的充电需求。在享受改造成果的同时，还应保持对电子设备安全性的重视。如有任何疑问或遇到问题，可以咨询专业的电子工程师或电工。随着技术的不断进步，改造充电器的技能将更加有用，希望本文能为您的电子DIY之路提供帮助。
